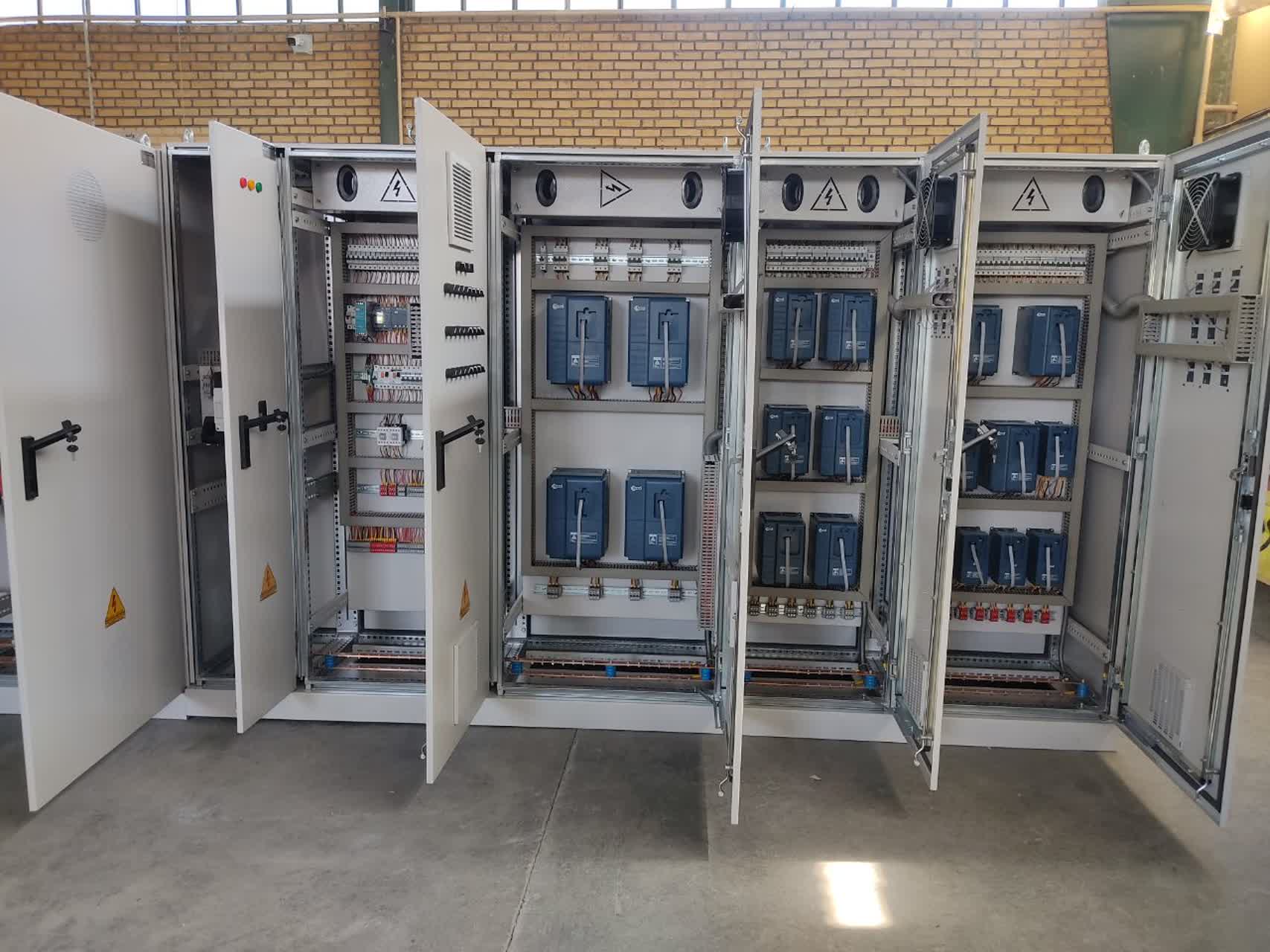

تابلو برق MCC چیست؟ معرفی اجزا، کاربردها و مزایا

مقدمه

تابلو برق MCC (Motor Control Center) یکی از پرکاربردترین تجهیزات در صنایع است که برای کنترل، حفاظت و راه‌اندازی موتورهای الکتریکی به کار می‌رود. این تابلوها معمولاً در کارخانه‌ها، موتورخانه‌ها، پمپ‌خانه‌ها و پروژه‌های صنعتی نصب می‌شوند. در ادامه، به معرفی کامل تابلو MCC، اجزا، کاربردها و تفاوت آن با سایر تابلوها می‌پردازیم.

تابلو برق MCC چیست؟

تابلو MCC یک مرکز کنترل موتور است که شامل چندین سلول یا فیدر برای راه‌اندازی و حفاظت از موتورهای الکتریکی می‌باشد. این تابلوها به صورت ثابت (Fixed) یا کشویی (Withdrawable) ساخته می‌شوند و قابلیت کنترل دستی یا اتوماتیک را دارند.

اجزای اصلی تابلو MCC

1. کلید اصلی (Main Circuit Breaker) – برای حفاظت کل تابلو

2. فیدرهای موتوری (Motor Feeders) – شامل کلید، کنتاکتور و رله حرارتی

3. PLC یا کنترلرها – جهت کنترل هوشمند و اتوماسیون

4. ابزار دقیق (Instrumentation) – نمایش ولتاژ، جریان، توان و وضعیت موتورها

5. مدار فرمان و حفاظت – شامل رله‌های حفاظتی، فیوزها و تجهیزات کنترلی

کاربردهای تابلو MCC

• صنایع نفت، گاز و پتروشیمی

• کارخانه‌های تولیدی و خطوط مونتاژ

• موتورخانه‌ها و پمپ‌خانه‌های بزرگ

• سیستم‌های تهویه (HVAC) در ساختمان‌های صنعتی

• معادن و صنایع فولاد

تفاوت تابلو MCC با سایر تابلوها

• در مقایسه با تابلو توزیع (DB): MCC مخصوص موتور است، DB بیشتر برای روشنایی و بارهای عمومی.

• در مقایسه با تابلو بانک خازنی: MCC کنترل موتور دارد، بانک خازنی برای بهبود ضریب توان است.

• در مقایسه با تابلو فرمان (Control Panel): MCC چندین موتور را مدیریت می‌کند ولی کنترل پنل می‌تواند برای یک سیستم خاص باشد.

مزایای تابلو برق MCC

• کنترل متمرکز چندین موتور

• افزایش ایمنی و حفاظت از تجهیزات

• کاهش زمان تعمیر و نگهداری

• قابلیت ارتقاء و افزودن سلول جدید

• امکان یکپارچه‌سازی با سیستم‌های PLC و اتوماسیون صنعتی

استانداردهای مرتبط با تابلو MCC

• IEC 61439 – استاندارد عمومی تابلو برق فشار ضعیف

• IEC 60947 – کلیدها و تجهیزات حفاظتی

• NEMA – استانداردهای مربوط به تابلوهای موتور در آمریکا

جمع‌بندی

تابلو برق MCC یکی از حیاتی‌ترین بخش‌ها در صنایع برای کنترل و حفاظت از موتورهای الکتریکی است. با توجه به نوع پروژه، ظرفیت جریان و تعداد موتورها می‌توان تابلو MCC ثابت یا کشویی انتخاب کرد. استفاده از تجهیزات استاندارد و طراحی اصولی در افزایش طول عمر و ایمنی این تابلوها نقش کلیدی دارد.
