۱۰ خطای رایج در طراحی و نصب تابلو برق فشار ضعیف
طراحی و نصب تابلو برق فشار ضعیف (LV) نیازمند دقت و رعایت استانداردهای فنی است.
هرگونه خطا در این مراحل می‌تواند باعث کاهش ایمنی، افزایش هزینه‌ها و حتی توقف تولید شود.
در ادامه به ۱۰ خطای متداول در طراحی و نصب تابلو برق فشار ضعیف و راهکارهای جلوگیری از آنها می‌پردازیم.
۱. انتخاب ظرفیت نامناسب تابلو
انتخاب تابلو با ظرفیت کمتر از نیاز واقعی باعث اضافه‌بار و خرابی تجهیزات می‌شود.
راهکار: محاسبه دقیق بارها و در نظر گرفتن ضریب توسعه آینده.
۲. عدم توجه به درجه حفاظت (IP)
استفاده از تابلو با IP پایین در محیط‌های مرطوب یا پر گردوغبار باعث آسیب سریع می‌شود.
راهکار: انتخاب IP متناسب با شرایط محیطی (IP31، IP54، IP65).
۳. استفاده از تجهیزات بی‌کیفیت یا تقلبی
کلیدها و فیوزهای بی‌کیفیت عملکرد حفاظتی درستی ندارند.
راهکار: استفاده از تجهیزات معتبر مانند Schneider، ABB، Siemens یا برندهای داخلی تاییدشده.

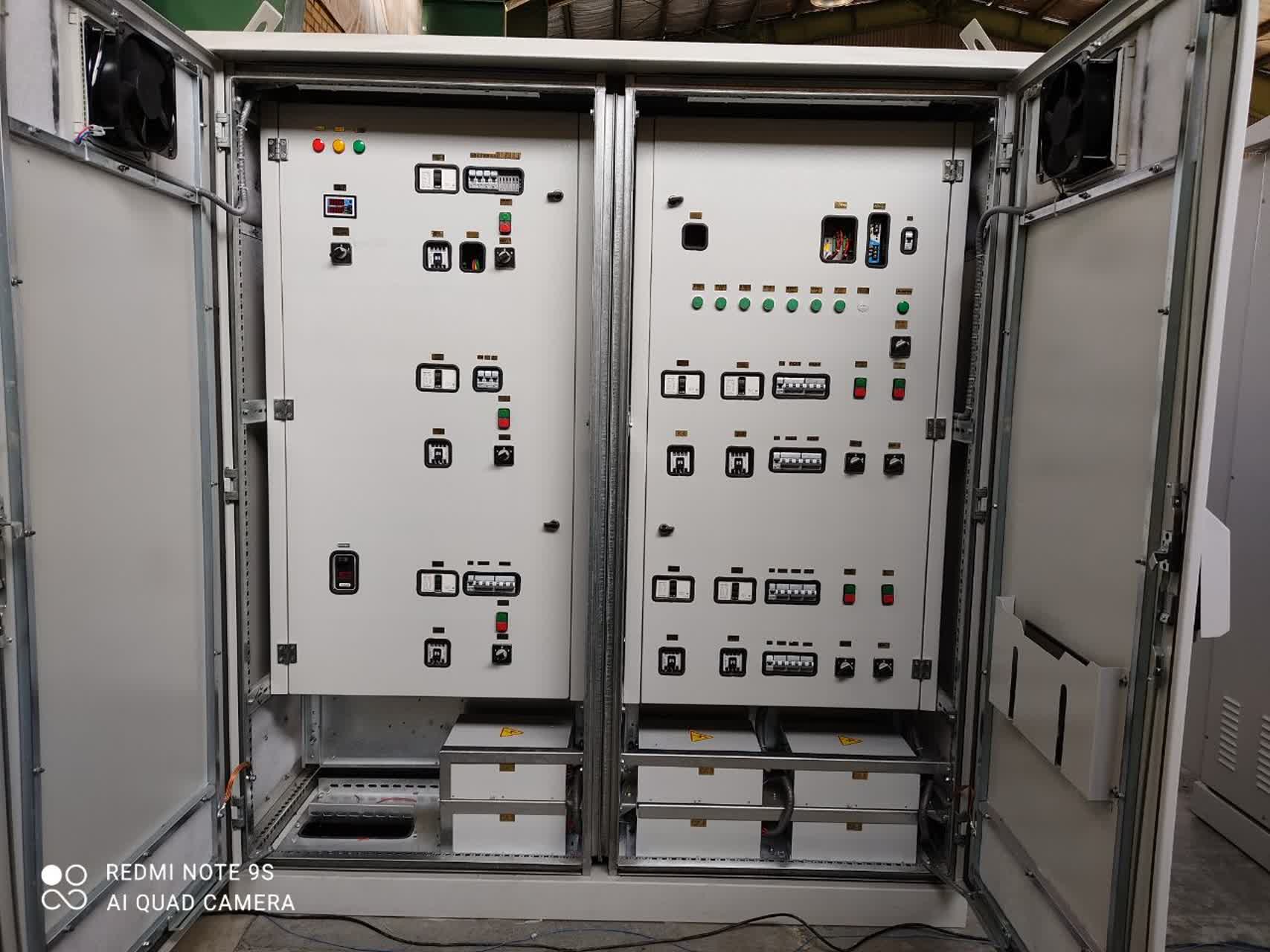

۴. وایرینگ نامنظم و غیراستاندارد
سیم‌کشی شلخته باعث افزایش خطا و دشواری در تعمیرات می‌شود.
راهکار: وایرینگ تمیز با داکت‌گذاری و لیبل‌گذاری کامل.
۵. نادیده گرفتن سیستم ارتینگ
عدم اتصال صحیح تابلو به زمین خطر برق‌گرفتگی و آسیب تجهیزات را افزایش می‌دهد.
راهکار: اجرای سیستم ارتینگ استاندارد و تست دوره‌ای مقاومت زمین.
۶. طراحی ناکافی تهویه تابلو
گرمای بیش از حد عمر تجهیزات داخلی را کاهش می‌دهد.
راهکار: استفاده از فن، فیلتر و محاسبه صحیح تبادل حرارتی.
۷. جانمایی نامناسب تابلو در سایت
نصب تابلو در مکان‌های نامناسب (مثلاً کنار منابع حرارتی یا در معرض رطوبت) مشکلات زیادی ایجاد می‌کند.
راهکار: انتخاب محل نصب با تهویه مناسب و دسترسی آسان.

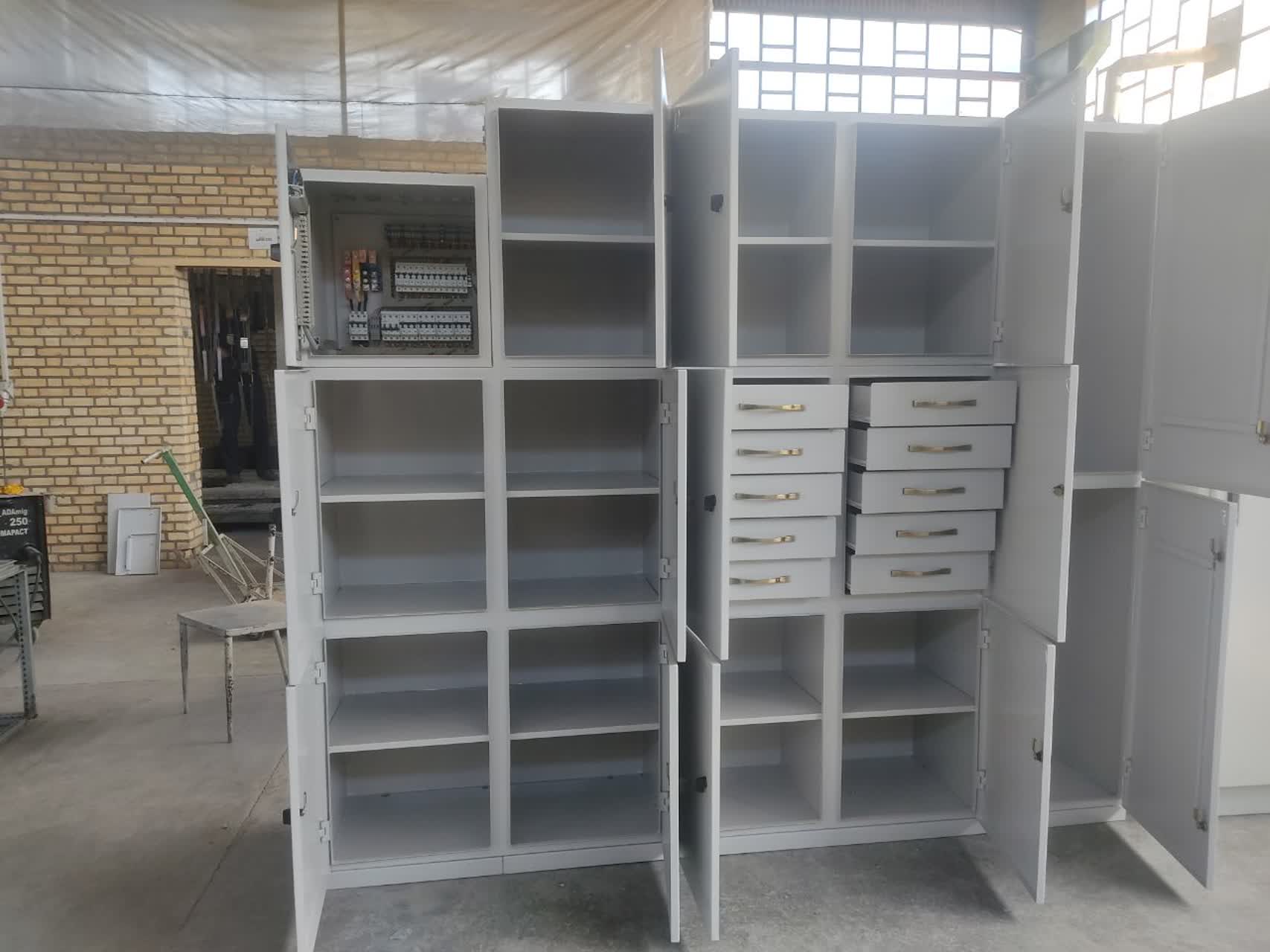

۸. نبود تست‌های FAT و SAT
بسیاری از خطاها تنها با تست نهایی مشخص می‌شوند.
راهکار: انجام تست‌های کارخانه (FAT) و محل نصب (SAT) قبل از بهره‌برداری.
۹. مستندسازی ناقص
عدم ارائه نقشه‌ها و مدارک باعث سردرگمی در تعمیرات آینده می‌شود.
راهکار: تحویل دفترچه فنی شامل نقشه‌های تک‌خطی، لیست قطعات و دستورالعمل نگهداری.
۱۰. عدم آموزش اپراتور
بدون آموزش مناسب، اپراتورها نمی‌توانند تابلو را به‌درستی بهره‌برداری و نگهداری کنند.
راهکار: آموزش اپراتور توسط سازنده تابلو در زمان تحویل.

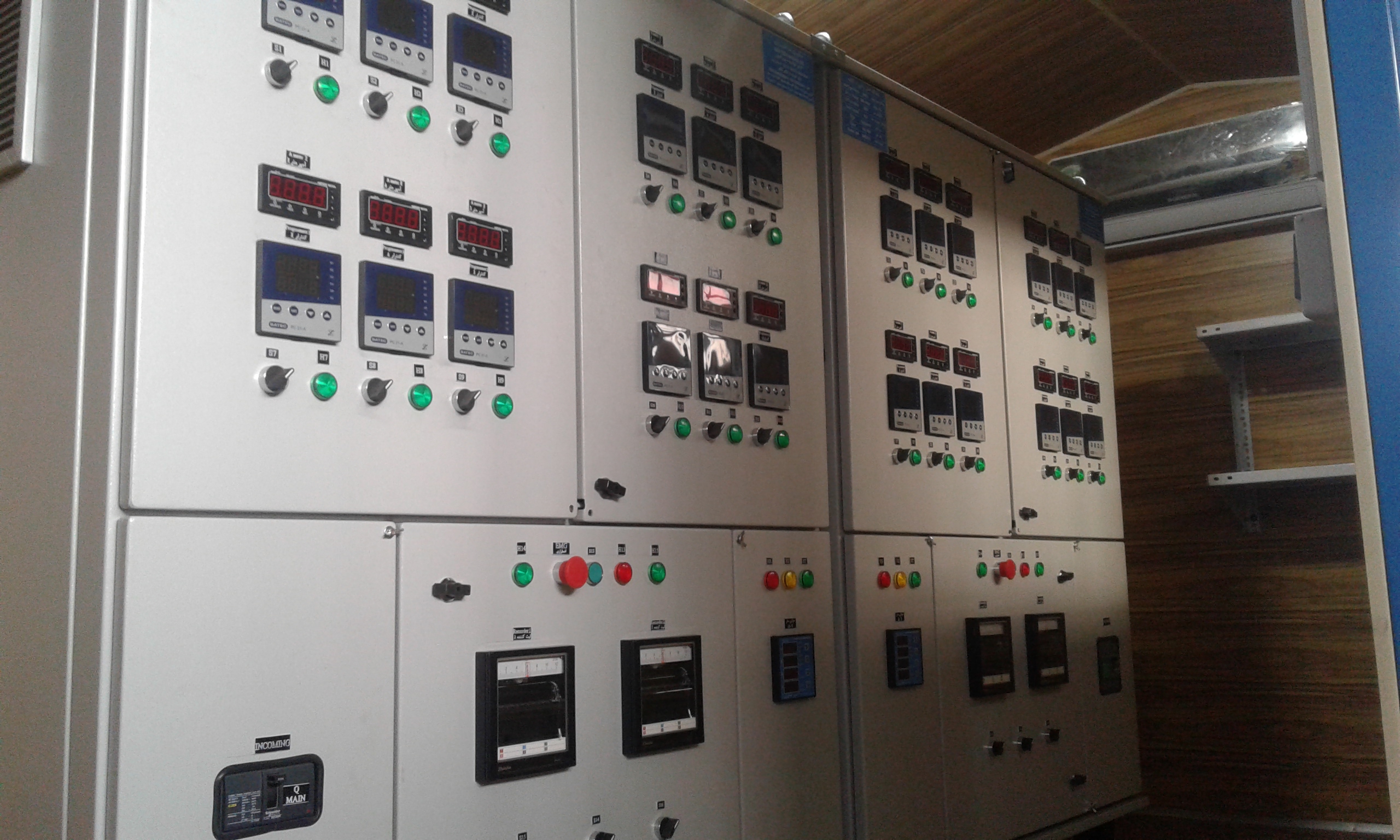

تصاویر واقعی از پروژه‌های صبا تابلو
جمع‌بندی
خطاهای رایج در طراحی و نصب تابلو برق فشار ضعیف شامل انتخاب ظرفیت نامناسب، استفاده از تجهیزات بی‌کیفیت، وایرینگ غیر اصولی و عدم انجام تست‌های لازم است.
با رعایت این نکات و استفاده از سازنده معتبر، می‌توان از بروز مشکلات آینده جلوگیری کرد.
